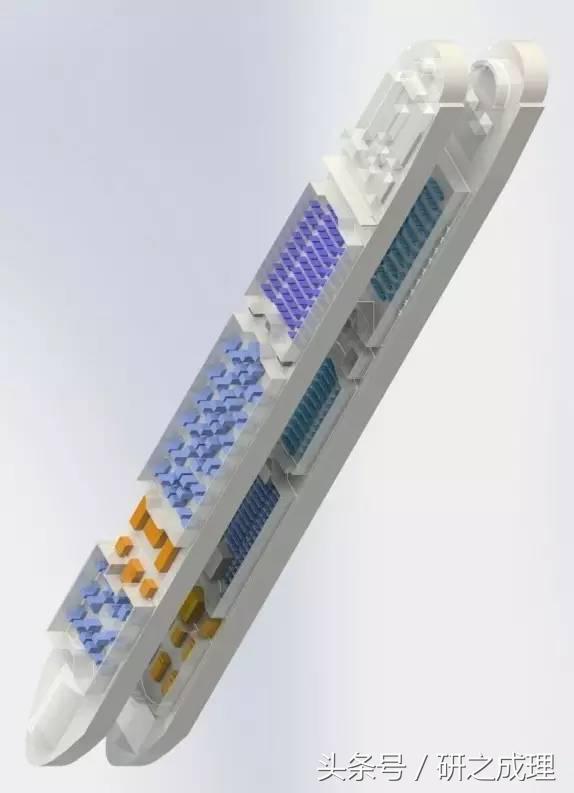

SolidWorks为达索系统下的子公司，负责研发与销售机械设计软件的视窗产品,为什么我们科研工作者会用上该软件呢？请看下面几张图：

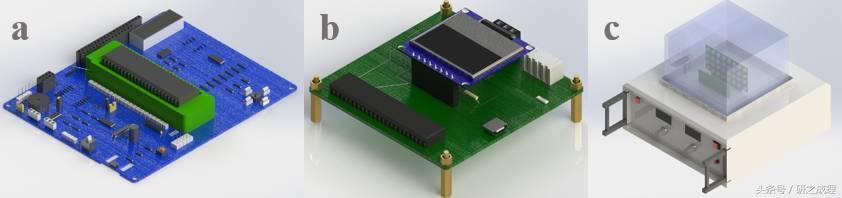

图ab是工科狗最熟悉不过的单片机，不过对我们理论研究者来说没用？很有用，实验设备的绘制也是科研工作者需要掌握的一项基本技能，很多人认为绘制设备是一个很复杂的过程而且用处也不大，今天给大家推荐一个入门级简单3D绘图软件-SolidWorks，10分钟教你如何去绘制一个很“复杂”设备（以图c为例，该仪器为本人现阶段实验室的一台气敏测试仪）。

首先，你要学会安装和激活软件。此处不详细介绍，网上有较多教程，有疑问的可以私聊答疑^-^！

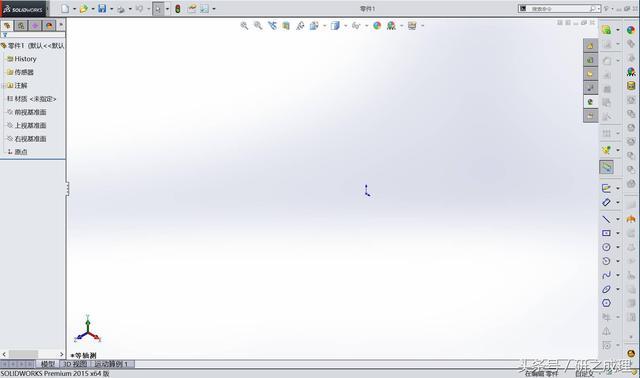

SolidWorks界面操作简单，有CAD的基础可以更快地上手。废话不多说了，下面就是实战训练：

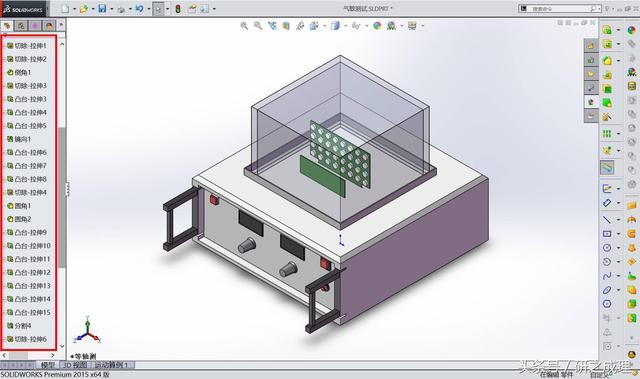

1、分析仪器构造

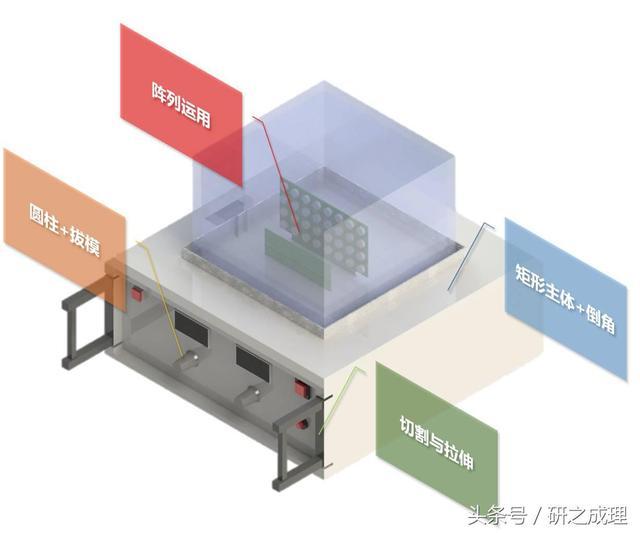

仔细一分析大家就会发现这个“复杂”的设备图其实构造很简单：主体为规则的矩形，通过矩形草图拉伸加倒角即可完成；旋钮为圆形草图拔模拉伸得到；玻璃罩内测试台为圆柱体阵列；扶手位置是通过拉伸切割得到。大家看完改教程可以观察周围的仪器设备，是不是大多数都是很简单的基本几何单元构成的o(*￣▽￣*)ブ？（PS：工程师看了估计会气死，毕竟我们只是绘制一些外观图，如果真的设计，就算很不明显的曲面也必须严格绘制。

2、绘制主体部分：

2.1 矩形主体&倒角

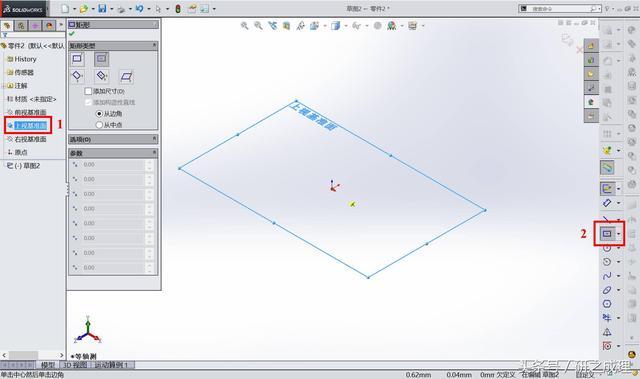

点击左侧的上视基准面（学习SW的重中之重，基准面是指以该面作为基准参考的面），之后点击右侧的矩形绘制，自己输入长宽尺寸即可得到矩形草图。

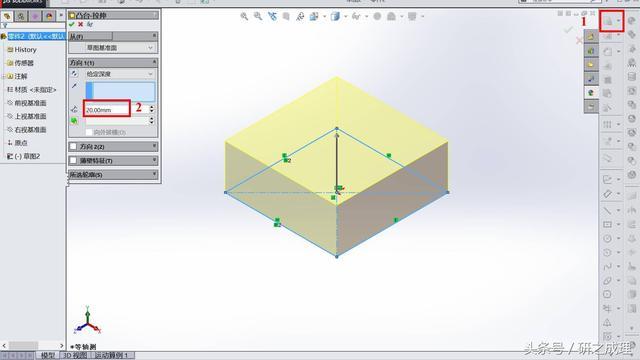

在矩形草图的基础上，选择右侧的拉伸选项，之后通过左侧调整需要拉伸的高度（这其实就是一个把平面图形拉成3D的过程，得到简单的几何柱体）。

倒角&圆角的添加也很简单，在右侧找到倒角的选项，之后在左侧选定需要创造倒角的面，再调整倒角的尺寸，SW就能自动帮你生成倒角啦！

2.2 圆柱和拔模

圆柱的绘制和之前一样，只不过是从矩形换成了圆，此处主要讲述在拉伸过程中拔模的作用：拔模的角度决定了拉伸前末端的口径大小，可以利用此功能来绘制棱台、圆锥、圆台等形状。

2.3、阵列运用

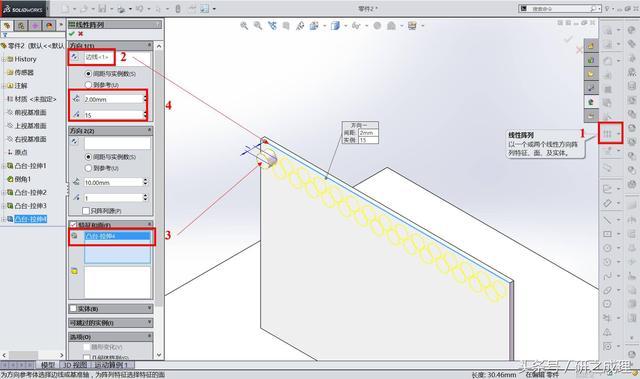

遇上很多重复单元怎么办？阵列一步搞定。首先选择右侧的阵列（包括线性、圆周、镜像等），之后选择阵列的方向（步骤2），选择需要阵列的特征（步骤3），最后输入间距和数量即可得到阵列。

如果不会用阵列，这种模型图恐怕一天一夜都要画不完了 (；′⌒`)

2.4 切割运用

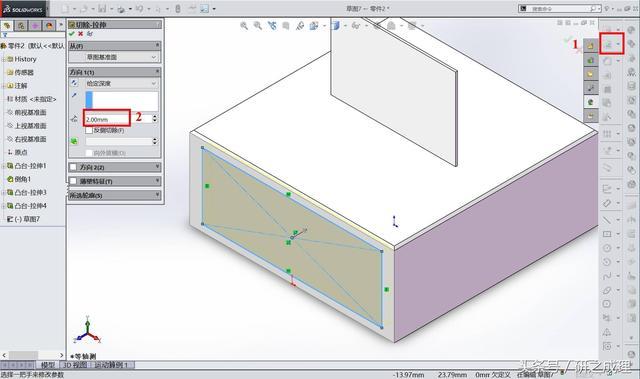

切割是一个非常实用的手法，首先利用与之前画矩形草图一致的方法在需要进行切割的面上绘制，之后选择右侧的切除选项，再调节参数即可。此方法可以切出各种孔（N角星、N边形、圆形、不规则等深图形等）

可以发现，该仪器绘制的90%以上步骤都是上述提到的简单操作，需要的是自己精准的计算与设计就能画出一幅很“高端”的3D仪器图。

3、渲染部分：

此部分操作上很简单，其实就是审美和配色问题，如需要额外教程可以私聊(p≧w≦q)。

教程到这就结束了，有没有一种想画画自己实验室烘箱、搅拌器的冲动呢，用以上方法可以画出大部分简单仪器而且省时省力，为何不去试试呢o(*￣▽￣*)ブ。
